生産ライン変更に柔軟に対応できる、リロケータブルインサータAISERT2500 コンパクトでインライン対応設計、あきらめいてた異形部品挿入の自動化も、本装置をセルとして採用すれば、生産ライン変更も簡単。 コストパフォーマンスに優れたインサータです。
導入コストが低価格なため、初期投資リスクを低く抑えられる上、導入後の異なる部品に対応する為の改造も低コストで可能です。
また、コンパクト設計ですので、多数台連結していても、分離や配置換えも簡単です。
さらに、フィーダモジュールと段取り換えキットがあれば日常的なワーク変更にも対応可能です。

仕様

モデルNo. AI-2500
挿入ヘッド 1ヘッド(1品種のワークに対応)
基板サイズ 最小 60×90 最大 250×330
部品供給方法 スティック、テープ(ラジアルアキシャル)、バルク、トレイに対応可
部品サイズ 長さ 5~50、幅 5~50、高さ 5~30(ボディーのサイズ)
挿入タクト 最高2秒/点(最適条件下)
挿入角度 0,90,180,270度
基板搬送高さ 床面より900±20㎜
使用電源 AC100V、50/60Hz
供給エア 0.5MPA
外形寸法 幅 550、奥行き 860、高さ 1400

写真

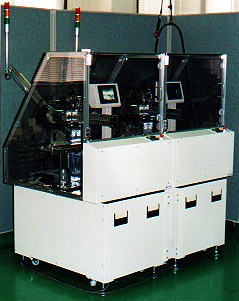

AI-2500外観 外観

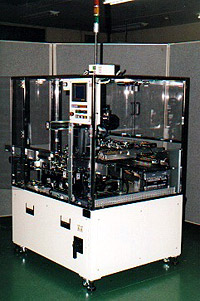

AI-2500カスタム事例 カスタム事例
AI-2500カスタム事例 カスタム事例
