省スペースのエレーベータ式連続乾燥炉です。
コーティング機、ポッティング機等との組み合わせも可能です。
実際に前行程として使用されているコーティング機 AI-6076　もご参照ください。

仕様

外形寸法 横1300mm、奥行680mm、高さ1640mm
基板サイズ 100mm×100mm ～ 250mm×330mm
厚さ 1.2mm ～ 1.6mm
収納枚数 20枚
炉内温度 常温～80℃（設定可能）
入力電源 AC200V 50Hz 4.0KVA
使用空気圧 0.4～0.5MPa

写真

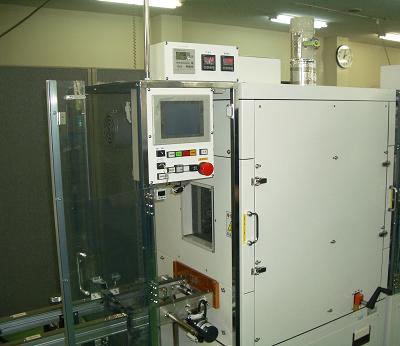

ＡＩ-6078外観 外観です。

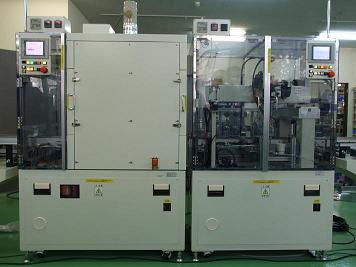

ＡＩ-6078外観 コーティングの後、乾燥炉で乾燥します。
右が コーティング機 AI-6076 、左が当乾燥炉 AI-6078です。

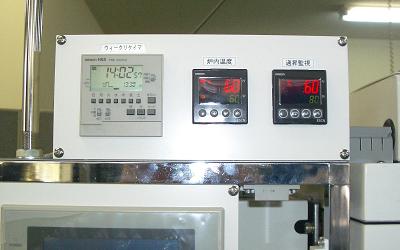

ＡＩ-6078ウィークリータイマー ウィークリータイマー、炉内温度測定、過昇温チェック機能があります。

ウィークリータイマーはオプションです。
オプションとして炉内の複数個所を測定する事も可能です。
ＡＩ-6078ハンドル 基板の幅を調整できます。
100～250mmまでの幅の基板に対応しています。

※通常、ハンドルは取り外して管理します。
