本装置は、投入されたワークを一定時間－４０℃に冷却する装置です。
投入、取り出しは作業者が行います。

仕様

名称 ターンテーブル式低温槽
モデルNo. AI-351AA
外形寸法 全体：幅 880、奥行 2000、高さ 1889
低温槽：幅 880、奥行 880、高さ 1889
冷凍機：幅 760、奥行 610、高さ 1420
温度 -40℃
温度変動幅 ±0.5℃
※扉開閉時の温度変動幅
温度差 +3℃、-0.5℃
※槽内の場所による温度差
ワークサイズ 約130×150×30
ワーク収納数 上段30個、下段30個、計60個
タクト 26Sec/個
電源 3相 ＡＣ200Ｖ、60Hz、40A
エアー 0.35～0.4MPA

動画

　※"対象をファイルに保存"してからご参照ください。
AI-351AA ターンテーブル式低温槽AI-351AAの扉開閉を撮影しました。
実際は作業者がワークの出し入れを行います。

写真

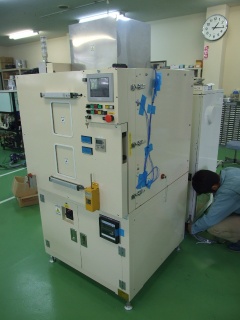

AI-351AA外観 開閉扉、操作パネル、プリンターが前面に配置されています。
右側側面の青い線はテストに使った熱電対です。
AI-351AA 冷凍機とエアドライアが背面部に配置されています。
